Axial-Wandventilator DZS 40/6 B Ex e Stahlring, Drehstrom, Ex-Schutz, DN400 von Maico - 0094.0126

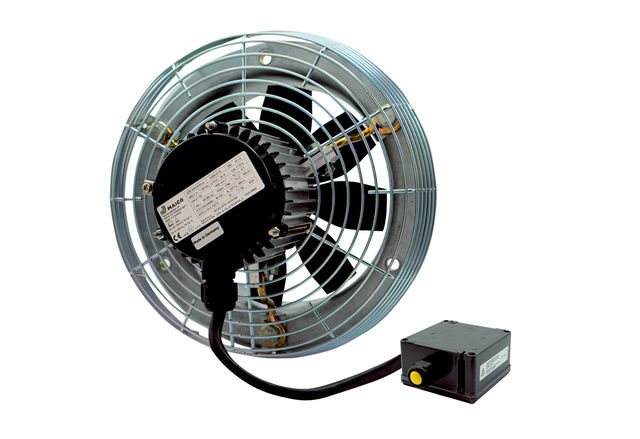

MAICO AXIAL-WANDVENTILATOR DZS 40/6 B EX E <br> Sichere Luftfoerderung in explosionsgefaehrdeten Bereichen <br> <br> Der Maico Axial-Wandventilator DZS 40/6 B Ex e ist fuer den Einsatz in explosionsgefaehrdeten Bereichen konzipiert. Er verfuegt ueber einen robusten Stahlwandring und eine Ex-Schutz-Zulassung gemaess ATEX und IECEx. Das Geraet ermoeglicht eine effektive Be- und Entlueftung von gasfoermigen Medien in Zonen 1 und 2. <br> <br> Vorteile und Merkmale <br> <br> - Hohe Explosionssicherheit: Zertifiziert nach ATEX und IECEx fuer Gase und Daempfe der Ex-Gruppe IIA und IIB, einschliesslich Wasserstoff, in Zonen 1 und 2. <br> - Flexible Anwendung: Umschaltbar fuer Be- oder Entlueftung und in jeder Lage installierbar. <br> - Robustheit und Langlebigkeit: Ausgestattet mit einem wartungsfreien Drehstrommotor, Kugellagern und einem korrosionsbestaendigen, verzinkten Stahlblechgehaeuse fuer Dauerbetrieb (S1). <br> - Umfassende Sicherheitsfunktionen: IP64-Schutzart, Beruehrungsschutzgitter und integrierte Kaltleiterueberwachung fuer dauerhafte Betriebssicherheit. <br> - Effiziente Leistung: Foerdervolumen von 2740 m3/h bei 985 U/min, reversierbar und drehzahlsteuerbar zur Anpassung an Betriebsbedingungen. <br> <br> Detaillierte Produktmerkmale <br> <br> Explosionsgeschuetztes Design <br> Der Ventilator erfuellt die Anforderungen der Europaeischen Richtlinie RL 2014/34/EU und ist fuer den Einsatz in explosionsgefaehrdeten Bereichen der Zonen 1 und 2 zertifiziert. Mit den Zuendschutzarten ""erhoehte Sicherheit"" (e) und ""konstruktive Sicherheit"" (c) wird ein hoher Schutz geboten. Dies gewaehrleistet den sicheren Betrieb unter kritischen Bedingungen durch Minimierung des Risikos von Zuendungen durch Funken oder uebermaessige Hitze. <br> <br> Leistungsstarker und reversierbarer Drehstrommotor <br> Der integrierte Drehstrommotor ist robust, wartungsfrei und mit langlebigen Kugellagern ausgestattet. Er ermoeglicht den Betrieb im Dauerbetrieb (S1) und ist reversierbar, um die Foerderrichtung bei Bedarf umzukehren. Diese Flexibilitaet erlaubt den Einsatz zur Be- und Entlueftung. Die Langlebigkeit traegt zur Minimierung von Wartungsaufwand und Ausfallzeiten bei. <br> <br> Intelligente Temperaturueberwachung <br> Die Temperatur des Ventilatormotors wird kontinuierlich durch integrierte Kaltleiter ueberwacht. Diese muessen an ein externes Ausloesesystem, wie das MAICO-Kaltleiterausloesesystem MVS 6 oder TMS, angeschlossen werden. Im Falle einer Ueberhitzung trennt das System den Ventilator vom Netz, schuetzt so vor Beschaedigungen und beugt Sicherheitsrisiken in explosionsgefaehrdeten Bereichen vor. <br> <br> TECHNISCHE DATEN <br> <br> Allgemeine Daten <br> - Hersteller Nummer: 0094.0126 <br> - Foerdervolumen: 2740 m3/h <br> - Drehzahl: 985 U/min <br> - Laufradtyp: Axial (aus leitfaehigem Kunststoff) <br> - Drehzahlsteuerbar: Ja (mit Transformator TR... moeglich) <br> - Reversierbarkeit: Ja (Volumenstrom verringert sich um ca. 35% im Reversierbetrieb) <br> - Spannungsart: Drehstrom <br> - Bemessungsspannung: 400 V <br> - Netzfrequenz: 50 Hz <br> - Nennleistung: 95 W <br> - Leistungsfaktor (cos phi): 0,25 <br> - Nennstrom I Nenn: 0,54 A <br> - Maximalstrom I max bei U Nenn: 0,56 A <br> - IA/IN: 3,2 <br> - Zeit tA: 240 sek <br> - Schutzart: IP 64 (Beruehrungsschutzgitter auf der Saugseite) <br> - Waermeklasse: F <br> - Waermeklasse von Isolierstoffen Th. Cl.: 155 (F) <br> - Betriebsart: S1 (Dauerbetrieb) <br> - PTC DIN 44082: M 100 <br> - Einbauort: Wand / Decke <br> - Einbauart: Aufputz <br> - Einbaulage: Senkrecht / Waagerecht (Einbau in jeder Lage moeglich) <br> - Material Gehaeuse: Stahlblech, verzinkt (Stahlwandring-Ausfuehrung) <br> - Farbe: Verzinkt <br> - Wuchtguete Motor-Laufradkombination: G 6,3 (Nach Kategorie BV-3 gemaess ISO 14694) <br> - Foerderrichtung: Gekennzeichnet (Standard Abluftbetrieb, ueber Motor saugend) <br> <br> Abmessungen <br> - Nennweite: 400 mm <br> - Breite: 580 mm <br> - Hoehe: 580 mm <br> - Tiefe: 281 mm <br> - Gewicht: 14,5 kg (Produktgewicht) <br> - Gewicht mit Verpackung: 16,5 kg <br> - Verpackungseinheit: 1 Stueck <br> <br> Ex-Schutz-Informationen <br> - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G <br> - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb <br> - Ta-Umgebungstemperatur: -20 Grad Celsius bis +40 Grad Celsius <br> - Temperaturklasse: T4 <br> - Zuendschutzarten: e - erhoehte Sicherheit, c - konstruktive Sicherheit <br> - Fuer Ex-Zone Gas: 1, 2 <br> - Qualifiziert fuer: Gase und Daempfe der Ex-Gruppe IIA und IIB, zusaetzlich fuer Wasserstoff <br> - EG-Baumusterpruefbescheinigung: TUEV-A 19 ATEX0102 X, IECEx EPS 19.0018X <br> <br> EINSATZBEREICHE UND ANWENDUNGSSZENARIEN <br> Der Maico Axial-Wandventilator DZS 40/6 B Ex e ist fuer den Einsatz in Umgebungen konzipiert, in denen die Sicherheit im Umgang mit explosiven Gasen und Daempfen relevant ist. Typische Anwendungsszenarien umfassen die chemische und petrochemische Industrie, Lackierereien, Labore, Lagerhallen fuer brennbare Stoffe und alle Bereiche der Zonen 1 und 2, in denen eine zuverlaessige Be- oder Entlueftung von Luft mit Gasen oder Daempfen der Ex-Gruppe IIA, IIB und Wasserstoff erforderlich ist. <br> <br> HERSTELLER UND QUALITAET <br> Als Produkt von MAICO Ventilatoren steht der DZS 40/6 B Ex e fuer deutsche Ingenieurskunst und Qualitaet. Er erfuellt die Sicherheitsanforderungen der Europaeischen Richtlinie RL 2014/34/EU fuer Geraete und Schutzsysteme in explosionsgefaehrdeten Bereichen und besitzt ATEX- und IECEx-Zulassungen. Die Verwendung von robusten, verzinkten Stahlblechen und einem wartungsfreien Drehstrommotor unterstreicht die Langlebigkeit und Zuverlaessigkeit dieses Produkts.
